Cabeamento estruturado é o jeito organizado de montar a rede física de uma empresa. Todos os cabos seguem um padrão, saem de um rack central, passam por um patch panel e chegam a pontos de rede identificados. O resultado é uma rede mais estável, fácil de manter e pronta para crescer, sem aquele emaranhado de fios atrás das mesas.
O que é cabeamento estruturado, na prática?
É um sistema de cabos planejado antes de ser instalado. Cada ponto de rede tem um caminho definido, um número e um registro na documentação. Quando um computador perde a conexão, o técnico sabe exatamente qual cabo verificar.
O oposto é a rede que cresceu "no improviso". Um cabo foi puxado para a nova estagiária, outro para a impressora, um switch pequeno foi parar embaixo de uma mesa. Funciona por um tempo. Depois, cada problema vira uma caça ao cabo.
As normas mais usadas no Brasil são a ABNT NBR 14565 e a família TIA-568. Elas definem distâncias, tipos de cabo, forma de instalação e testes.
Quais são os componentes de um cabeamento estruturado?
Os principais são rack, patch panel, cabos de categoria, pontos de rede e certificação. Veja o papel de cada um:

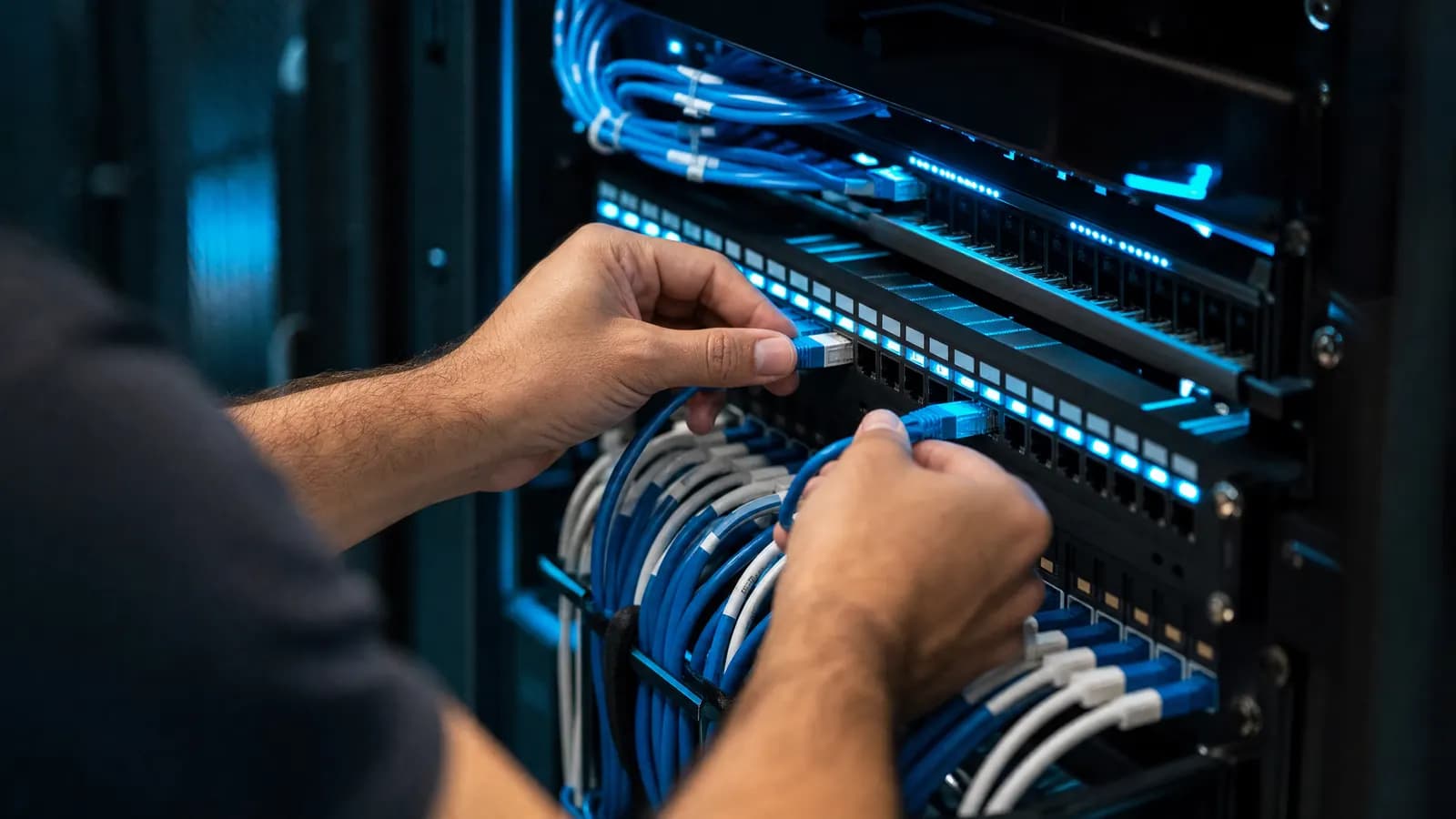

- Rack: o armário que concentra switches, patch panel, roteador, nobreak e, às vezes, o servidor. Precisa de ventilação e acesso restrito.
- Patch panel: painel onde terminam os cabos que vêm das salas. Ele protege o cabeamento fixo; as mudanças do dia a dia são feitas nos cabos curtos da frente.
- Patch cords: cabos curtos que ligam o patch panel ao switch e o ponto de rede ao computador.
- Cabos de categoria: o cabo de par trançado que passa pelas paredes, forros e eletrocalhas. A categoria define a velocidade suportada.
- Pontos de rede: as tomadas RJ-45 nas mesas, paredes e teto, onde se ligam computadores, telefones, câmeras e access points de Wi-Fi.
- Infraestrutura de passagem: eletrocalhas, eletrodutos e canaletas que levam os cabos com proteção e sem dividir espaço com a rede elétrica.
- Identificação e documentação: etiquetas nas duas pontas de cada cabo e uma planta com a posição de todos os pontos.
- Certificação: teste de cada ponto com equipamento próprio, que mede se o cabo entrega o desempenho da categoria. O relatório serve de prova de que a instalação ficou correta.
Qual categoria de cabo escolher?
Para escritórios novos, Cat6 costuma ser o mínimo recomendado, e Cat6A faz sentido quando a rede precisa de 10 Gbps em distâncias maiores. A tabela resume o uso típico:
| Categoria | Frequência | Velocidade típica | Uso comum |
|---|---|---|---|
| Cat5e | até 100 MHz | 1 Gbps até 100 m | Redes antigas e ampliações pequenas; não é indicada para projeto novo |
| Cat6 | até 250 MHz | 1 Gbps até 100 m; 10 Gbps em trechos curtos (cerca de 55 m) | Escritórios em geral, computadores, telefones IP, câmeras |
| Cat6A | até 500 MHz | 10 Gbps até 100 m | Ligação entre racks, servidores, access points Wi-Fi de alto desempenho, projetos que devem durar muitos anos |
Em todas as categorias, o limite do canal é de 100 metros entre o switch e o equipamento, somando cabos fixos e patch cords. Acima disso, é preciso outro rack ou fibra óptica.
Quais sinais mostram que a rede precisa ser refeita?
O sinal mais comum é lentidão ou queda que ninguém consegue explicar. Se o link de internet está bom e mesmo assim a rede falha, o problema costuma estar nos cabos.
Fique atento a estes sintomas:
- Computadores que perdem a conexão quando alguém esbarra na mesa.
- Arquivos do servidor que abrem devagar em algumas salas e rápido em outras.
- Cabos sem etiqueta, e ninguém sabe onde cada um termina.
- Switches pequenos espalhados pelo escritório para "multiplicar" pontos.
- Rack sem espaço, sem ventilação ou com cabos caindo pela frente.
- Mudança de layout que exige puxar cabos novos pelo chão.
Imagine uma clínica com quatro consultórios. O sistema de prontuário trava toda vez que a recepção imprime uma guia. Muitas vezes, a causa é um cabo antigo emendado dentro do forro.
O que muda o custo de um projeto de cabeamento estruturado?
O custo depende principalmente de quatro fatores. Por isso, qualquer valor sério só sai depois de uma visita técnica.
- Número de pontos: cada ponto soma cabo, tomada, porta no patch panel, instalação e teste.
- Distância até o rack: quanto mais longe, mais cabo e mais infraestrutura de passagem.
- Obra: forro removível e piso elevado facilitam. Paredes de alvenaria, eletrocalhas novas e acabamento aumentam o trabalho.
- Categoria do cabo: Cat6A custa mais que Cat6 no material e exige mais cuidado na instalação.
Também pesam o número de andares, a necessidade de fibra entre salas, a troca do rack e a certificação de todos os pontos. Peça que a proposta detalhe cada item.
Como refazer o cabeamento sem parar o escritório?
Planeje por etapas e deixe as trocas para fora do horário de trabalho. Um escritório de advocacia na Paulista, por exemplo, não pode ficar sem sistema em dia de prazo.
Um roteiro que funciona:
- Levantamento: visita, contagem de pontos, fotos do rack e planta com a posição de cada mesa.
- Projeto: definir a categoria, o caminho dos cabos e a quantidade de pontos, com folga para crescer.
- Passagem dos cabos novos: feita com a rede antiga ainda ligada, sala por sala.
- Virada: troca do rack e das conexões à noite ou no fim de semana.
- Certificação e documentação: teste de todos os pontos, etiquetas e planta atualizada.
A equipe de infraestrutura de TI da NSIT faz esse levantamento junto com o inventário dos equipamentos. Se a empresa ainda não tem essa lista, comece pelo inventário de TI.
Perguntas frequentes
Cabeamento estruturado vale a pena para escritório pequeno?
Vale, mesmo com poucos pontos. Um escritório de dez pessoas também sofre com cabo solto e switch escondido. O projeto pequeno é mais simples e já deixa a rede pronta para crescer.
Wi-Fi substitui o cabeamento?
Não. O Wi-Fi depende de access points, e eles precisam de cabo até o switch. Computadores fixos, impressoras e câmeras também funcionam melhor cabeados.
Preciso certificar todos os pontos?
É o recomendado. A certificação mostra que cada cabo entrega o desempenho da categoria contratada e ajuda a localizar defeitos de instalação antes que virem chamados.
Dá para aproveitar parte da rede antiga?
Às vezes, sim. O levantamento mostra quais trechos estão em bom estado e quais precisam de troca. Cabos sem identificação ou com emendas costumam sair.
